BETON HAVA ÖLÇER ( TAZE BETONUN HAVA MİKTARININ ÖLÇÜLMESİ )

Beton Hava Ölçer ; taze betonda hava miktarını ölçmek için kullanılır . Deneyde iki farklı cihazın kullanıldığı su sütunu ve basınç ölçme olmak üzere iki farklı deney yöntemi ile belirlenir

(TS EN 12350).

Basınç Ölçme:

Beton, içerisinde hava kalmayacak şekilde, hava ölçer kabına, kepçe ile üç tabaka halinde doldurularak sıkıştırılır.

Kapak düzeneği yerleştirilerek, kaba kelepçelenir. Ana hava vanası kapatılır ve A ve B vanaları açılır.

Şırınga kullanılarak A veya B vanasından, diğer vanadan su çıkıncaya kadar cihaza su doldurulur.

Kapalı hava hücresine bağlı hava tahliye vanası kapatılır ve kapalı hava hücresi içerisine, basınç gösterge ibresi, başlangıç basınç (sıfır) çizgisine gelinceye kadar hava pompalanır.

A ve B vanalarının her ikisi de kapatılır ve ana hava vanası açılır. Basınç ibresinin gösterdiği değer hava yüzdesi olarak okunur

Hava boşluğu değerleri

Seviye	Tekrarlanabilirlik	Uyarlık
% 5,6	0,4	1,3

Su Sütunu:

Kap taze betonla sıkıştırılarak doldurulur. Kapak yerleştirilerek, kaba kelepçelenir.

Kapak ve kap arasında, basınç kaçağının olmaması sağlanır.

Alete su doldurulur ve kapak iç yüzeyinde bulunan hava kabarcıklarını çıkartmak için tokmak ile hafifçe vurulur.

Düşey gözleme borusundaki su seviyesi, hava giriş ağzı açık tutularak, fazla su, küçük vanadan atılarak sıfıra getirilir.

Hava giriş ağzı kapatılır ve deney basıncı P, hava pompası yardımıyla uygulanır.

Gözleme borusundaki su seviyesi, h1, ölçekten okunarak kaydedilir ve basınç boşaltılır.

Boruda oluşan yeni seviye (h2) tekrar okunur ve h2 nin, % 0,2 veya daha küçük hava içeriği göstermesi halinde (h1-h2) görünür hava miktarı, A1, olarak, % 0,1 yaklaşımla kaydedilir.

h2 nin % 0,2 den daha fazla hava içeriği göstermesi halinde ise, deney basıncı P, tekrar uygulanır ve su seviyesi, h3 ve basıncın boşaltılmasından sonraki su seviyesi, h4 okunur.

(h4-h2) nin % 0,1 veya daha küçük hava içermesi halinde (h3-h4) görünür hava içeriği olarak kaydedilir.

(h4- h2) nin % 0,1 den daha büyük hava içermesi halinde, kapta sızıntı olabileceğinden deney geçersiz sayılır.

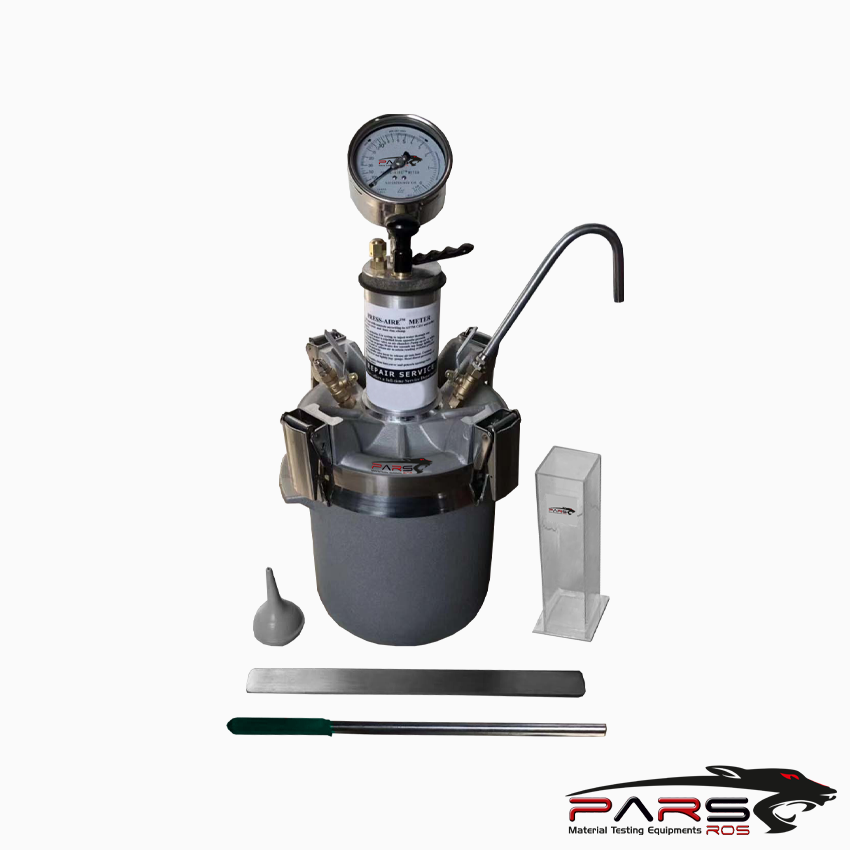

BETON HAVA ÖLÇER

1- a) Sıfır basınç b) Sistemin P basınçta c) P basıncının boşaltılmasından çalıştırılması sonra sıfır basınç

1) Selenoid vana

2) Hava giriş deliği veya vanası h1

3) Su tahliye vanası h2

4) İşaret sıfır basınçta okuma değeri

5) Su

6) Kelepçe

7) Beton

8) Hava pompası

9) Basınç etkisiyle düşmüş seviye Hava miktarı (Grup No 1☐ 2☐ 3☐ 4☐)………………………………………………………………………….
