Beton Yayılma Tablası Deneyi Nedir ?

BETON YAYILMA TABLASI DENEYİ

Beton Yayılma Tablası Deneyi , taze betonun yayılmasını tayin etmek amacıyla yapılır. Metot, agrega en büyük tane büyüklüğü 63 mm’den daha büyük olan betonlara uygulanmaz.

Beton Yayılma Tablası  Deneyi, yayılma değeri 340 mm ve 600 mm arasında olan betonlarda kıvam değişimlerini belirlemede hassastır. Bu sınırların dışında kıvama sahip betonlarda yayılma





















tablası kullanımı uygun değildir ve diğer kıvam tayini metotları kullanılmalıdır.

Prensip

Bu deneyde, düşme hareketi yaptırılan bir levha üzerindeki betonun yayılmasını ölçme yoluyla taze beton kıvamı belirlenir.

Cihazlar

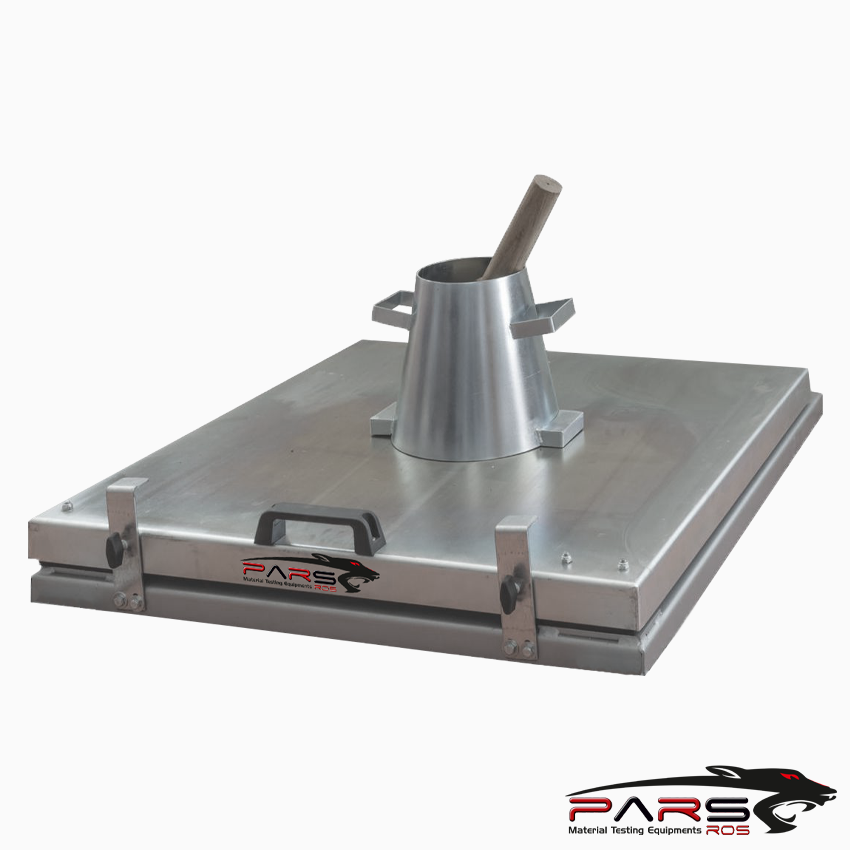

Beton Yayılma Tablası ; üzerine betonun konulabileceği, (700 ±2) mm x (700 ±2) mm ölçülerinde alana sahip, hareketli, düz plâka ve bu plâkanın üzerine belirli yükseklikten

düşürüleceği,üstteki plâkanın menteşeyle bağlı olduğu sert alt tabakadan meydana gelen, yayılma tablasının üst plâkası en az 2 mm kalınlığa sahip düz metal yüzeye sahip olmalıdır.

Metal üst yüzey çimento hamurundan olumsuz şekilde etkilenerek veya paslanarak bozulmamalıdır.

Beton Yayılma Tablası üst plâkası (16 ± 0,5) kg kütleye sahip olmalı ve tartılabilmesi için takılıp çıkarılabilir menteşeli olmalıdır.

Plâkanın yapısı, plâka üst yüzeyinin bükülmesini engelleyecek tarzda olmalıdır.

Tabla üst plâkasının sert alt tabakaya menteşelenmesinde, menteşeli (birbirine temas eden) plâkalar arasına agrega sıkışmasını önlemek için tedbirler alınmalıdır.

Tabla ortası, tablanın orta noktasından geçen birbirine dik ve kenarlara paralel iki çizgi ve merkez etrafında (210 ± 1) mm çaplı daire şeklin metal üzerine kazınmasıyla belirtilir.

Plâka ön köşelerinin alt kısmına, iki sert blok sıkıca tespit edilmelidir. Bu bloklar ıslanınca şekillerinde bozulma meydana gelmeyen ve su emmeyen özellikte olmalıdır.

Bu durdurucu bloklar, üst plâka yükünü alt plakâya, plâkada herhangi eğilme veya bozulma meydana gelmeden aktaracak özellikte olmalıdır.

Alt çerçeve, bu yükü, cihazın üzerine yerleştirildiği zemine doğrudan aktaracak şekilde tertip edilmiş olmalıdır.

Alt çerçevenin bu şekilde tertip edilmesi, serbesçe düşmesi esnasında, üst plakânın sıçrama eğilimini en aza indirir.

Plâkanın kullanım esnasında kararlılığını sağlamak için durdurucu ayaklar monte edilmelidir.

Üst plakânın ön kenarı ortasında ölçülen düşme yüksekliği, bir veya daha fazla durdurma ayağı ile (40± ) mm olarak sınırlandırılmalıdır.

Üst plâkanın sarsılmadan kaldırılabilmesi için kaldırma mekanizması kullanılmalı veya işlem elle yapılmalı ve plâka, kaldırılan en üst yükseklikten serbestçe

düşecek şekilde bırakılmalıdır.

Kalıp

Deney numunesi oluşturmak üzere çimento hamurundan olumsuz etkilenmeyen metalden yapılmış ve 1,5 mm’den daha kalın olan.

Kalıp iç yüzeyinde perçin başlığı benzeri çıkıntı olmamalı, iç yüzey düz olmalı ve yüzeyde oyuk, çentik bulunmamalıdır.

Kalıp aşağıda verilen iç boyutlara sahip içi boş kesik koni şekilli olmalıdır :

– Taban çap ı : ( 200 ± 2 ) mm,

– Üst yüz çapı : ( 130 ± 2 ) mm,

– Yükseklik : ( 200 ± 2) mm.

Kalıp alt ve üst yüzü açık, biribirine paralel ve koni boyuna eksenine dik olmalıdır.

Koniyi oynamaz şekilde tutmak için, koninin üst bölümünde iki adet tutma parçası ve alt kısmında tespit

kelepçeleri veya ayakla basma parçaları bulunmalıdır.

Tabana tespit kelepçeleriyle tutturulmuş kalıp kullanımına, kelepçenin gevşetilerek kalıbı serbest bırakması

esnasında kalıbı oynatmaması veya beton çökmesine etki etmemesi

şartıyla izin verilir.

Sıkıştırma çubuğu,

Kenar uzunluğu (40 ± 1)mm olan kare kesitli, yaklaşık 200 mm uzunlukta sert metalden yapılmış olan.

Çubuğun 120mm-150mm uzunluktaki devam eden kısmı, çubuğu  tutulmasını kolaylaştırmak üzere dairesel kesitli şekle dönüştürülmelidir.

Cetvel, en az 700 mm uzunlukta ve tüm uzunluğunca 5 mm aralıklı bölümlenmiş olan.

Tekrar karıştırma kabı, su emmez ve çimento hamurundan olumsuz etkilenmeyen özellikte malzemeden yapılmış, sert, düz tepsi.

Tepsi boyutları, kare ağızlı kürek kullanılarak, deneyde kullanılacak tüm betonun bir defada tamamiyle tekrar karıştırılmasına uygun olmalıdır.

Kürek, kare ağızlı olan.

Kepçe, yaklaşık 100 mm genişlikte olan.

Kronometre veya saat, zamanı 1 saniye doğrulukla ölçmeye uygun özellikte olan.

Numune alma
Beton numunesi TS EN 12350-1’e uygun olarak alınmalıdır.

Deney uygulanmadan önce beton numune, tekrar karıştırma kabı içerisinde kare ağızlı kürek kullanılarak yeniden karıştırılmalıdır.

İşlem

Beton Yayılma tablası, düz, yatay, titreşim veya darbe tesiri olmayan bir zemine yerleştirilir.

Tablanın menteşeli üst plâkasının belirlenen yüksekliğe kadar kalkıp, alt durdurucular üzerine serbestçe düşmesi yerinde kontrol edilir.

Üst plâkanın alt durdurucular üzerine düştüğü anda sıçrama eğilimini en aza indirmek üzere gerekli mesnetleme tedbirleri alınmalıdır.

Tabla ve kalıp temizlenir ve deneyden hemen önce yüzeyde serbest su kalmayacak şekilde nemlendirilir.

Temas blokları temizlenir. Kalıp, üst plâkaya merkezi olarak yerleştirilir ve ayak parçalarına basılarak veya iki mıknatıs yardımıyla bulunduğu konumda sabitlenir.

Taze beton kalıba iki eşit tabaka halinde kepçe kullanılarak doldurulur, doldurma esnasında her tabaka sıkıştırma çubuğu ile 10 defa hafifçe tokmaklanarak sıkıştırılır.

Gerekli olması halinde, ikinci tabakaya, kalıp üst yüzünden taşıncaya kadar taze beton ilâve edilir.

Kalıp üst seviyesinden taşan fazla beton, sıkıştırma çubuğu kullanılarak sıyrılıp alınır ve tabladaki beton kalıntıları temizlenir.

Kalıp üst yüzeyinin sıyrılmasından 30 saniye sonra, kalıp el tutamaklarından tutularak düşey şekilde yukarıya doğru çekilerek alınır.

Kalıbın çekilme işlemi 3 saniye . 6 saniye arasındaki sürede tamamlanmalıdır.

Tablanın ön tarafında bulunan uç levhasına basılarak yayılma tablası sabitlenir ve üst plâka, durdurma parçasına kadar yavaşça kaldırılır, kaldırma esnasında üst plâka,

durdurma parçasına sert çarpmamalıdır. Üst plâka, alt durdurucular üzerine serbestçe düşürülür.

Bu işlem toplam 15 düşürme yaptırılacak şekilde tekrarlanır.

Her kaldırıp düşürme işlemi, 2 saniyeden az, 5 saniyeden daha fazla olmayan sürede tamamlanmalıdır.

Düşürme işlemleri tamamlandıktan sonra üst plâkaya yayılan beton tabakasının en büyük boyutları, plâka kenarlarına paralel iki doğrultuda cetvelle d1 ve d2 olarak ölçülür

İki doğrultuda alınan ölçüm sonuçları en yakın 10 mm’ye yuvarlatılarak kaydedilir.

Yayılma boyutlarının ölçümü

Tabla üzerinde yayılan beton tabakasında ayrışma meydana gelip gelmediği kontrol edilmelidir.

Çimento hamuru kısmı, iri agrega taneleri etrafında, birkaç milimetre ötede halka meydana getirir şekilde ayrışmış olabilir.

Bu şekilde oluşmuş ayrışma kaydedilmeli ve bu deney geçersiz kabul edilmelidir.

Deney sonuçları

Yayılma değeri, ( d1 + d2 ) / 2 olarak belirlenir ve en yakın 10 mm’ye yuvarlatılarak kaydedilir
