Epsilon 3442 , Minyatür Eksenel Ekstensometre
Epsilon 3442 , Minyatür Eksenel Extensometre ; küçük profilli ve ultra hafif olan bu ekstensometreler , küçük ve hassas numuneleri test etmek için uygundur.
Aynı zamanda standar numunelerde günlük kullanım için yeterince sağlamdır.
Bilgi Almak İçin Lütfen Bizimle İletişime Geçiniz
- Açıklama
- TEKNİK ÖZELLİKLER
Açıklama
| Ürün Kodu |
Ürün Özellikleri |
| PRS-EPS3442 | Epsilon 3442 , Minyatür Eksenel Ekstensometre |
Epsilon 3442 , Minyatür Eksenel Ekstensometre
Epsilon 3442 , Minyatür Eksenel Extensometre ; küçük profilli ve ultra hafif olan bu ekstensometreler , küçük ve hassas numuneleri test etmek için uygundur.
Aynı zamanda standar numunelerde günlük kullanım için yeterince sağlamdır.

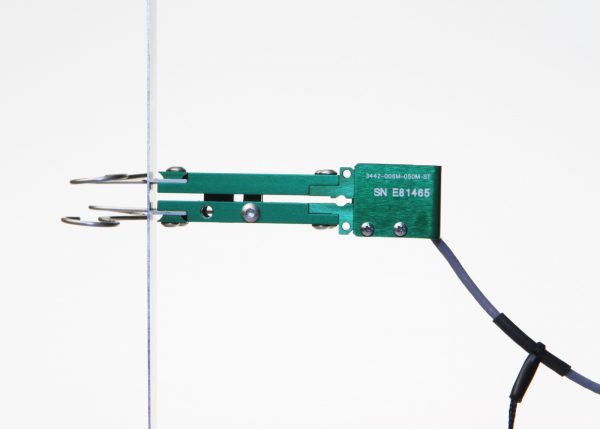

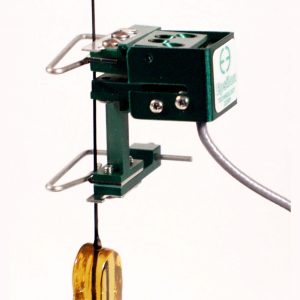

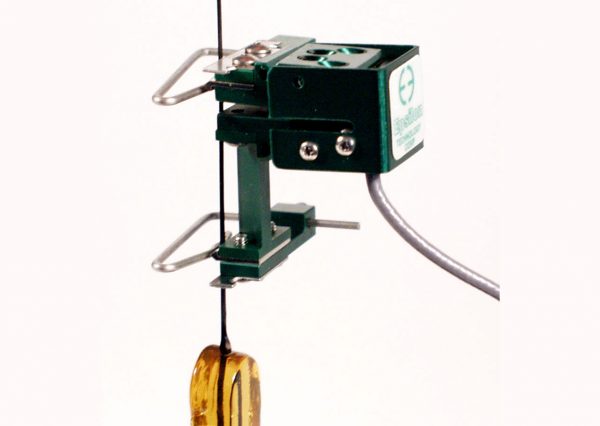

Tel numunelerinin, sac malzemelerin,standart ASTM veya ISO numune geometrilerinin gerinim ölçümü için idealdir.
Minyatür Eksenel Extensometreler ; düşük ve yüksek devirli yorulma testi için mükemmel performans sağlamaktadır.
8 gram kadar hafif olan bu minyatür ekstansometreler, minimum numune etkisi ile çok düşük çalışma kuvvetine sahip olacak şekilde tasarlanmıştır.
Epsilon’un boyutlarına göre çok dayanıklı hale getiren çift esneme tasarımının geliştirilmiş bir sürümü kullanılır.

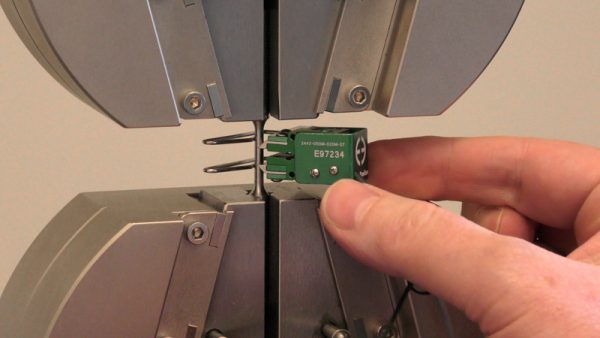

15,2 mm (0,6 inç) yüksekliğindeki kompakt bir modülle, küçük test numunelerinde tipik olan çeneler arasındaki sınırlı alana sığarlar.

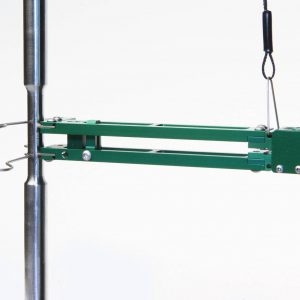

Gösterge uzunlukları 3 mm kadar kısa veya 50 mm kadar uzun olabilir.
Yeni tasarlanmış mastar ayar pimi ve tertibatı, mastar uzunluğunun tüm mastar uzunlukları için ASTM ve ISO gereksinimlerine doğru ve tekrarlanabilir bir şekilde
ayarlanmasını sağlar.
Yeniden yapılandırılmış hızlı bağlantı tel formları, basit ve güvenli numune bağlantısı sağlar. Yuvarlak ve yassı numuneler için tel formların yanı sıra düz, 3 noktalı
ve v konfigürasyonlarında bıçak kenarları dahildir.

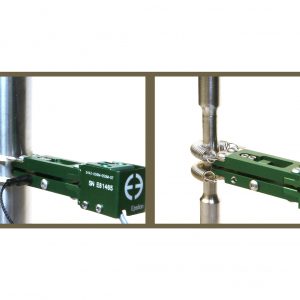

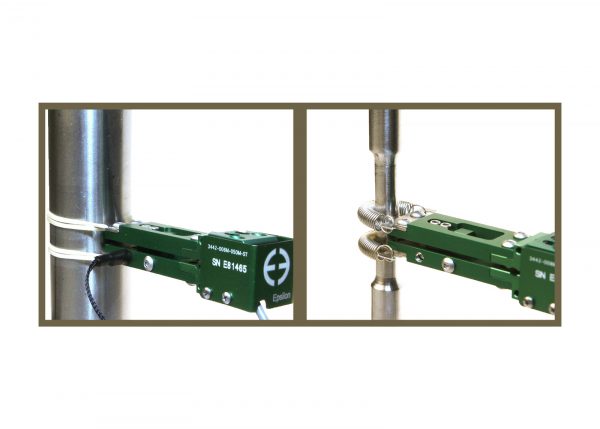

Elastik bantlar veya yaylar kullanılarak montajı sağlamak için tel formları çıkarılabilir.

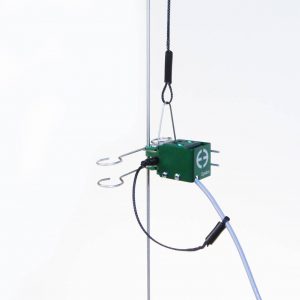

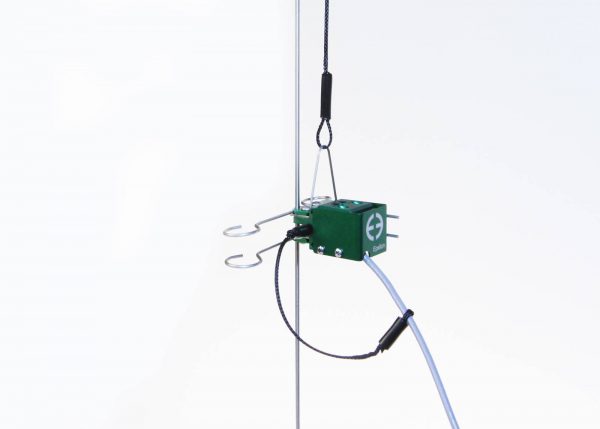

Bir bağlama bağlantı noktası düşmeye karşı koruma sağlar ve hassas numuneleri test ederken ekstensometrenin ağırlığının dengelenmesini sağlar.
Epsilon 3442 ekstansometreler gerinim ölçer cihazlardır, bu da onları gerinim ölçer dönüştürücüler için tasarlanmış herhangi bir elektronik cihazla uyumlu hale getirir.
Çoğu zaman bir test makinesi kontrolörüne bağlanırlar .
Epsilon, gerekli elektronik donanımı olmayan sistemler için sinyal koşullandırma ve veri toplama sistemlerine veya diğer ekipmanlara bağlantı için çeşitli çözümler sağlayabilir.
ÖZELLİKLER
Numune arızası nedeniyle açık bırakılabilir.
Neredeyse tüm test sistemleriyle uyumluluk için tam köprü, 350 ohm gerinim ölçerli tasarım.
Ölçü uzunluğu pimi, tüm ölçü uzunluğu konfigürasyonları için ölçü uzunluğunun doğru bir şekilde ayarlanmasına yardımcı olur.
Tüm modeller hem gerilimde hem de basınçta ölçüm yapabilir ve döngüsel testler için kullanılabilir.
Mekanik aşırı hareket her iki yönde de durur.
Güç ve gelişmiş performans için sağlam, çift bükülme tasarımı. Tek bükülme tasarımlarından çok daha güçlü olan bu, aynı zamanda daha yüksek frekanslarda
döngüsel testlere izin verir.

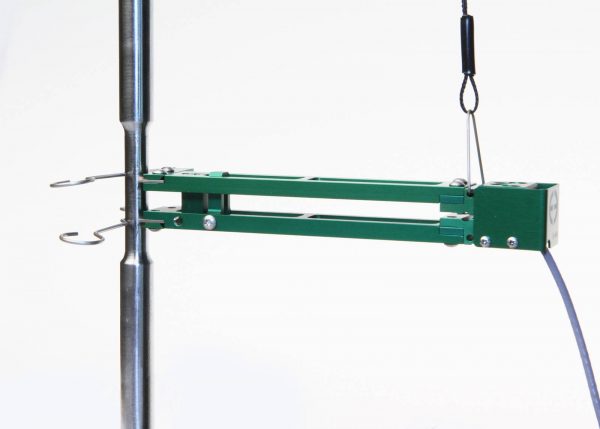

Ölçü uzunluğu adaptör kitleri, tek bir ekstansometre ile birden fazla ölçü uzunluğunun konfigürasyonunu sağlar.
Tamir kolaylığı için değiştirilebilir kollar ve ara parçalar.
Yüksek ve düşük sıcaklık seçenekleri, çalışmayı -270 °C’den +200 °C’ye (-454 °F ila +400 °F) kadar uzatır.
Yerinde elektrik kalibrasyonu için Epsilon Şönt Kalibrasyon Sistemini içerir.

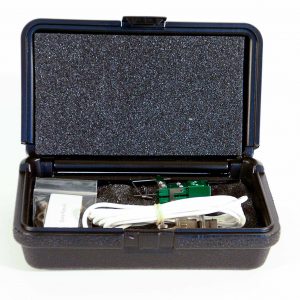

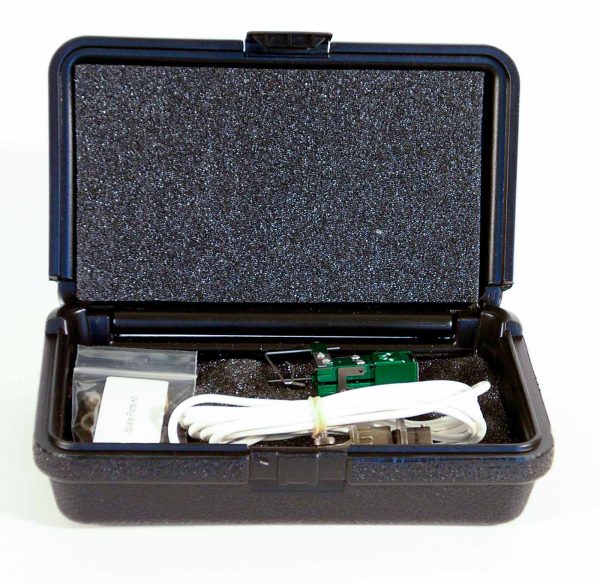

Yüksek kaliteli köpük astarlı kılıf içerir.
OPSİYONLAR
Ölçü uzunluklarını değiştirmek için adaptör kitleri
Hemen hemen her marka test ekipmanına arayüz oluşturmak için konektörler
Biyomedikal testler için özel kaplamalar ve paslanmaz çelik bıçak kenarları mevcuttur

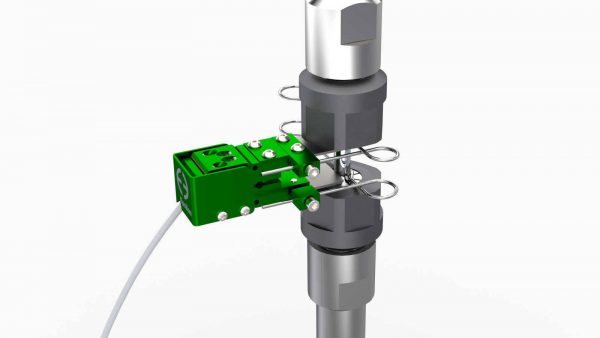

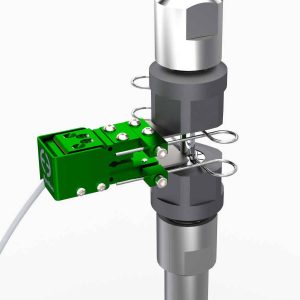

Özel Bıçak Kenarları
Uyarma: 5 ila 10 VDC önerilir, 12 VDC veya VAC maks.
Çıkış: 2 ila 4 mV/V, nominal, modele bağlı olarak
Doğruluk: Standart konfigürasyonlar, ≥6 mm ölçü uzunlukları için ASTM E83 sınıf B-1 doğruluk gereksinimlerini ve ≤5 mm için sınıf B-2’yi karşılar.
Tüm standart konfigürasyonlar ISO 9513 sınıf 0,5’i karşılar. Test sertifikası dahildir.
Doğrusallık: Tam ölçek ölçüm aralığının ≤%0,15’I
Sıcaklık Aralığı: Standart (-ST) -40 °C ila +100 °C (-40 °F ila 210 °F)
Kablo: Entegre, ultra esnek kablo, 2,5 m (8 ft) standart
Standart Hızlı Bağlantı Kiti: 0,5-13 mm (0,02-0,5 inç) çapındaki yuvarlak numunelere ve 0,1-13 mm kalınlığa ve 15 mm genişliğe (0,005-0,5 inç’e 0,6 inç)
kadar düz numunelere uyar; lastik bantlar veya yaylar (dahil) kullanarak daha büyük numunelere tutturulabilir
