Epsilon 3542 , Eksenel Ekstensometre
Epsilon 3542 Ekstensometre ; eksenel çekme, basma ve döngüsel testler için genel amaçlı gerinim ölçer ekstensometrelerdir.
10 ila 80 mm (ve 0,5 ila 2 inç) arasındaki ölçü uzunlukları ve %5 ila %100 gerinim ile tam ölçekli ölçüm aralıkları.

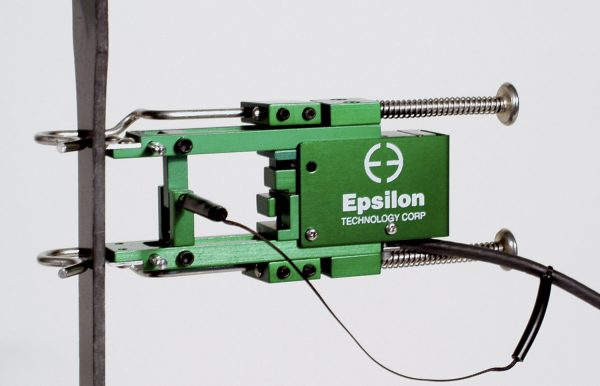

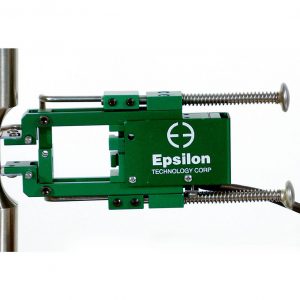

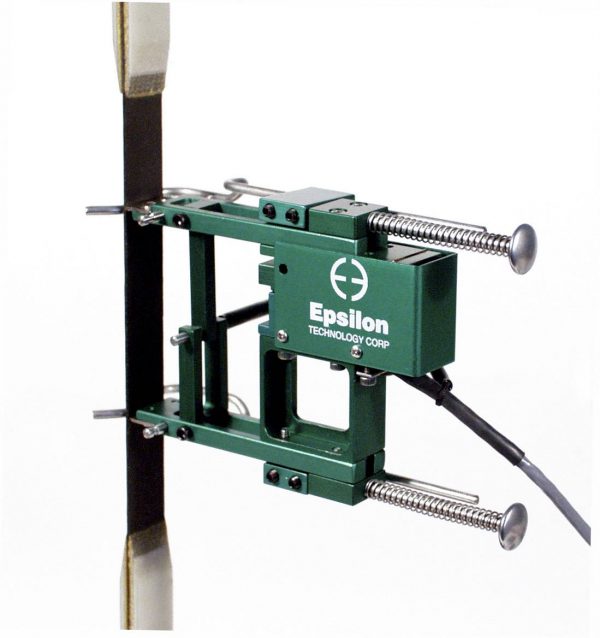

Epsilon 3542 , Eksenel Extensometre , metaller, plastikler, kompozitler ve seramikler dahil olmak üzere çok çeşitli malzemeleri test etmek için tasarlanmıştır.
- Açıklama
- TEKNİK ÖZELLİKLER
Açıklama
| Ürün Kodu |
Ürün Özellikleri |
| PRS-EPS3542 |
Epsilon 3542 , Eksenel Ekstensometre |
Epsilon 3542 Ekstensometre ; eksenel çekme, basma ve döngüsel testler için genel amaçlı gerinim ölçer ekstensometrelerdir.
10 ila 80 mm (ve 0,5 ila 2 inç) arasındaki ölçü uzunlukları ve %5 ila %100 gerinim ile tam ölçekli ölçüm aralıkları.
Epsilon 3542 , Eksenel Extensometre , metaller, plastikler, kompozitler ve seramikler dahil olmak üzere çok çeşitli malzemeleri test etmek için tasarlanmıştır.
Hepsi hem gerilim hem de sıkıştırma gerinim ölçümü yapmaktadır.
Çift bükülme tasarımı, onları çok sağlam ve daha yüksek frekanslı çalışmaya izin veren titreşimlere karşı duyarsız hale getirmektedir.
Epsilon’un hızlı bağlantı kiti ile standart olarak gelirler ve ekstansometreyi test numunesi üzerine tek elle hızlı ve kolay bir şekilde monte etmeyi mümkün kılarlar.
Hızlı bağlantı kiti çıkarılabilir ve ekstansometrenin yaylar veya lastik bantlarla monte edilmesini sağlar.
Model 3542 ekstensometreler, aşağıdaki standartlarla test için geçerlidir:
ISO 6892-1, 527-2, 527-4, 527-5, 10113
ASTM E8, E9, D3039, D638, A370, D3552, E517, E646
Model 3542 ekstensometreler, gerinim ölçer cihazlardır, bu da onları gerinim ölçer dönüştürücüler için tasarlanmış herhangi bir elektronik cihazla uyumlu hale getirir.
Epsilon, gerekli elektronik donanımı olmayan sistemler için sinyal koşullandırma ve veri toplama sistemlerine veya diğer ekipmanlara bağlantı için çeşitli çözümler sağlayabilir.
20 mm’den (0,8 inç) daha kısa ölçü uzunlukları için Epsilon, daha kompakt Model 3442′yi önermektedir. 100 mm (4 inç) veya daha büyük ölçü uzunlukları için
Model 3542L Epsilon tarafından önerilmektedir.
ÖZELLİKLER
Numune arızası nedeniyle açık bırakılabilir.
Neredeyse tüm test sistemleriyle uyumluluk için tam köprü, 350 ohm gerinim ölçerli tasarım.
Tüm modeller hem gerilimde hem de basınçta ölçüm yapabilir ve döngüsel testler için kullanılabilir.
Standart hızlı bağlantı kiti, numunelere tek elle monte edilmesini sağlar.
Güç ve gelişmiş performans için sağlam, çift bükülme tasarımı.
Tek bükülme tasarımlarından çok daha güçlü olan bu, aynı zamanda daha yüksek frekanslarda döngüsel testlere izin verir.
Tüm modellerde her iki yönde mekanik aşırı hareket durdurucuları bulunur. Gerektiğinde aşırı hareket koruması için kablo durdurucular kullanılır.

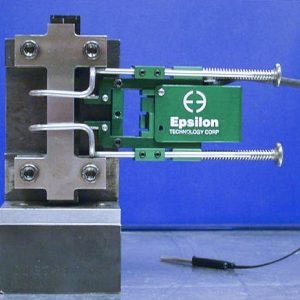

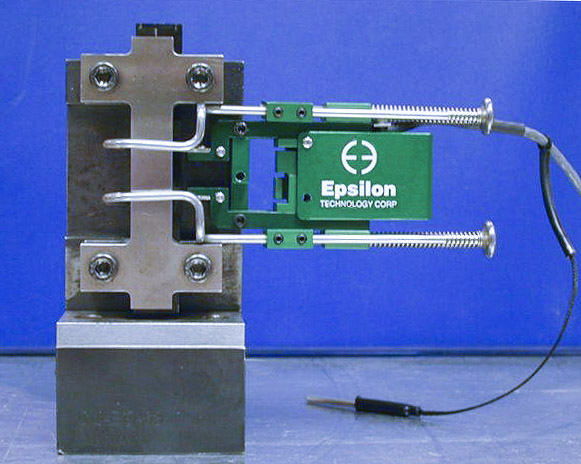

Epsilon’un kablo durdurucuları, ekstensometrenin kolları arasında tamamen bulunur ve özellikle kompresyon testi sırasında, fikstürle etkileşime girebilecekleri yerlerin
altına sarkmaz.
Sertleştirilmiş takım çeliği bıçak kenarları kolayca değiştirilebilir. Her ekstensometre ile birlikte bir yedek set gelir.
Ölçü uzunluğu adaptör kitleri, tek bir ekstensometre ile birden fazla ölçü uzunluğunun konfigürasyonunu sağlar.
Tamir kolaylığı için değiştirilebilir kollar ve ara parçalar.
Yüksek ve düşük sıcaklık seçenekleri, çalışmayı -270 °C’den +200 °C’ye (-454 °F ila +400 °F) kadar uzatır.
Yerinde elektrik kalibrasyonu için Epsilon Şönt Kalibrasyon Sistemini içerir.

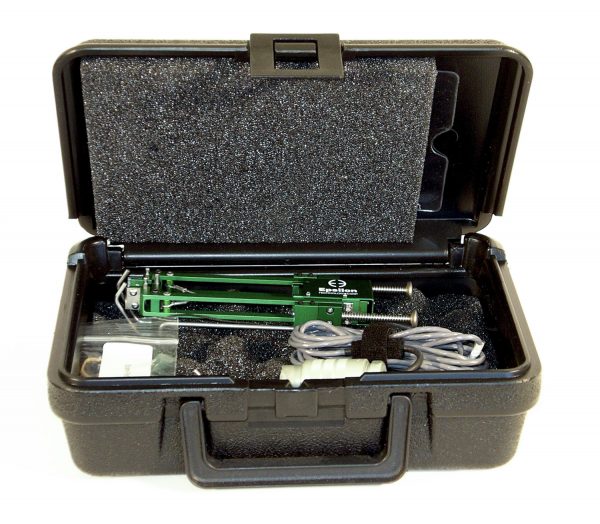

Yüksek kaliteli köpük astarlı kılıf içerir.
OPSİYONLAR

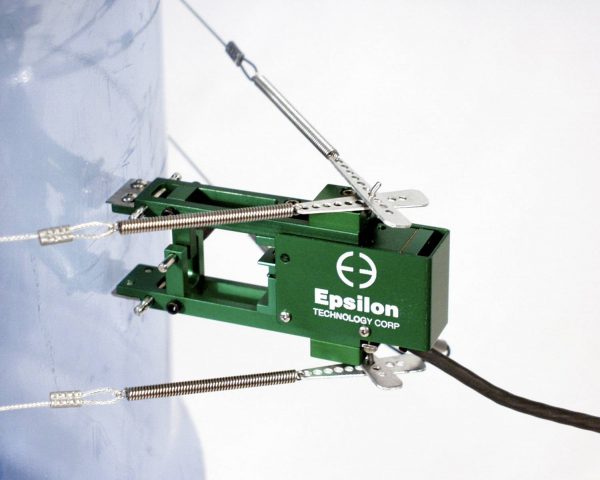

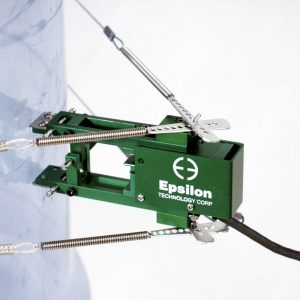

Büyük numuneler için hızlı bağlantı kiti tel biçimleri
Ölçü uzunluklarını değiştirmek için adaptör kitleri
Hemen hemen her marka test ekipmanına arayüz oluşturmak için konektörler
Biyomedikal testler için özel kaplamalar ve paslanmaz çelik bıçak kenarları mevcuttur
Özel Bıçak Kenarları
Uyarma: 5 ila 10 VDC önerilir, 12 VDC veya VAC maks.
Çıkış: 2 ila 4 mV/V, nominal, modele bağlı olarak
Doğruluk: Standart konfigürasyonlar, ≥20 mm ölçü uzunlukları için ASTM E83 sınıf B-1 doğruluk gereksinimlerini ve <20 mm için sınıf B-2’yi karşılar.
Tüm standart konfigürasyonlar ISO 9513 sınıf 0,5’i karşılar. Bir test sertifikası dahildir.
Doğrusallık: Tam ölçek ölçüm aralığının ≤%0,15’i
Sıcaklık Aralığı: Standart (-ST) -40 °C ila +100 °C (-40 °F ila 210 °F)
Kablo: Entegre, ultra esnek kablo, 2,5 m (8 ft) standart
Standart Hızlı Bağlantı Kiti:

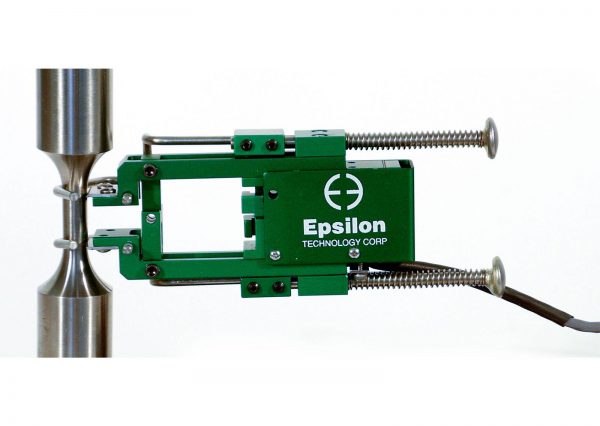

– 2-25 mm (0,08-1,0 inç) çapında yuvarlak numuneler ve 12 mm kalınlığa ve 31 mm genişliğe (0,5 inç x 1,25 inç) kadar düz numuneler için tel kalıplar dahildir;
diğer birçok numune boyutu için tel kalıplar mevcuttur
– Takmak için lastik bantlar ve yaylar da dahildir
– Model 3442, <2 mm numune çapları için önerilir
Çalıştırma Gücü: Model yapılandırmasına bağlıdır; 10 ila 100 g tipik
