Epsilon Temassız Lazer Ekstensometre
Temassız Lazer Ekstensometreler, malzeme testlerinde gerinim ölçümü için yüksek hassasiyetli temassız ünitelerdir.
Numune üzerindeki yansıtıcı bant şeritleri arasındaki boşluğu ölçmek için yüksek hızlı bir lazer tarayıcı kullanırlar.
Bilgi Almak İçin Lütfen Bizimle İletişime Geçiniz
- Açıklama
- TEKNİK ÖZELLİKLER
Açıklama
| Ürün Kodu |
Ürün Özellikleri |
| PRS-EPSLE05LE15 |
Epsilon Temassız Lazer Ekstensometre |
Epsilon Temassız Lazer Ekstensometre
Temassız Lazer Ekstansometreler, malzeme testlerinde gerinim ölçümü için yüksek hassasiyetli temassız ünitelerdir.
Numune üzerindeki yansıtıcı bant şeritleri arasındaki boşluğu ölçmek için yüksek hızlı bir lazer tarayıcı kullanırlar.
Ölçüm aralığı, LE-05 için 8 ila 127 mm (0,3 ila 5 inç) ve LE-15 için 8 ila 381 mm (0,3 ila 15 inç) arasındadır.
Gösterge uzunluğu kullanıcı tarafından belirlenir. Bu, daha kısa ölçü uzunlukları kullanıldığında yüksek uzama ölçümlerine izin verir.

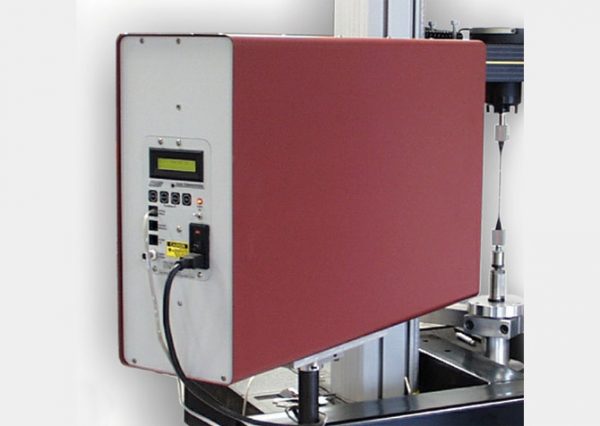

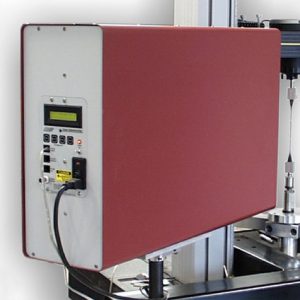

Temassız Lazer Ekstansometreler; Model LE-05 ve LE-15 ekstensometreler, lazer diyot teknolojisini kullanarak numuneye temas etmeden gerilimi optik olarak ölçer.
Ekstensometreler bağımsız ve taşınabilirdir.
±10V analog çıkış veya çift yönlü RS-232 seri port kullanılarak çeşitli test makineleri ve veri toplama sistemleri ile arayüzlenebilirler.
İşlem yerel veya uzak olabilir. Dijital ekran dahildir.
Çoğu lazer ekstensometresinin aksine, tarama ışını her zaman numuneye diktir. Bu, bölmelerdeki pencerelerden bakarken hataları ortadan kaldırır.
Ayrıca ekstensometre ile numune arasındaki mesafeye duyarlılığı en aza indirir. Ünite yansıyan ışığı ölçtüğü için numunenin arkasında alıcı gerekmez.
Daha yüksek çözünürlük veya daha yüksek veri hızları gerektiren temassız ölçüm uygulamaları için Epsilon ONE‘a bakın.
ÖZELLİKLER
Temassız optik tasarım, numune üzerinde yalnızca yansıtıcı bant işaretleri veya klipsli reflektörler gerektirir.
Kamaralarda kullanım için idealdir – görüntüleme pencerelerinden nişan almaktan etkilenmeyen kalibrasyon.
1 mikron yüksek çözünürlük.
Tam 127 mm (5 inç) veya 381 mm (15 inç) ölçüm aralığı, yüksek uzama ölçümlerine izin verir (örn. 25 mm ölçü uzunluğunda %200).
Temel Uygulamalar
Yüksek modüllü malzemelerin testi – bu malzemelerde tipik olan çok küçük gerinim ölçümleri için çözünürlük ve doğruluk
Otomatik test – tekrarlayan testler arasında yazılım etkileşimi gerekmez
İnce / ince numuneler – <Ø20 μm (0,001”) numuneler
Elastomerler ve yüksek uzamalı plastikler – sınıfının en iyisi performans; >%1000 zorlanma ve >1.5 metre/saniye izleme hızı
Yüksek hızlı döngüsel test – 100 Hz’e kadar test frekansları ve 3000 Hz’e kadar gerçek zamanlı veri hızı
Uzun süreli sürünme testi – bir test kesintisi durumunda mükemmel termal kararlılık ve otomatik kurtarma
Ölçüm Aralığı: LE-05: 8 ila 127 mm (0,3 ila 5 inç); LE-15: 8 – 381 mm (0,3 – 15 inç)
Maks. Çözünürlük: LE-05: 0,001 mm (0,001 inç); LE-15: 0,01 mm (0,001 inç)
Doğrusallık : LE-05: ±0,01 mm (±0,0004 inç); LE-15: ±0,04 mm (±0,002 inç)
Tekrarlanabilirlik : LE-05: ±0,005 mm (±0,0002 inç); LE-15: ±0,04 mm (±0,002 inç)
Maks. Tarama Hızı: 100 tarama/saniye
Hedef Mesafe: 254 ve 457 mm (10 ve 18 inç) arasında iki seçilebilir fabrika ön ayar değeri
Varsayılan değerler:
LE-05: 305 ve 381 mm (12 ve 15 inç)
LE-15: 381 ve 457 mm (15 ve 18 inç)
Sıfır Bastırma: Okuma, ölçüm aralığında herhangi bir yerde sıfıra ayarlanabilir
Tarama Hattı Yönü: Dikey
Tarama Ortalaması: Seçilebilir sayıda tarama üzerinden pencere ortalamasını taşıma
Analog Çıkış: 16 bit, ±10 VDC standart
Tam Ölçek Aralıkları: 0.1, 0.2, 0.5, 1.0, 2.0, 5.0, 10.0 veya 20.0 inç (modele bağlı)
İsteğe bağlı 2.0, 5.0,10, 20, 50, 100, 200 veya 500 mm (modele bağlı)
Dijital İletişim: RS-232 seri iletişim, standart 3 kablolu
Seçilebilir Baud Hızı: 9600, 4800, 2400 veya 1200

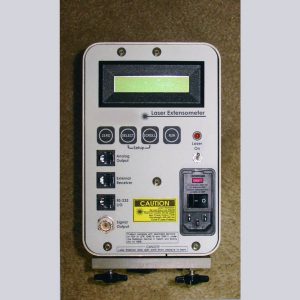

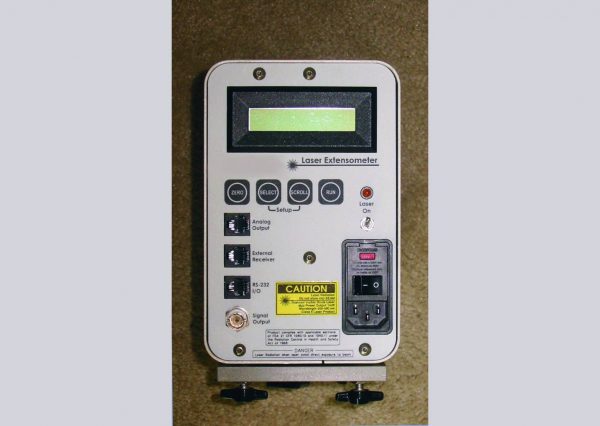

Ekran: 2 satır, 16 karakter dijital ekran, arkadan aydınlatmalı LCD
Güç Girişi: 115 VAC ± %10, 50/60 Hz standart 230 VAC ± %10, 50/60 Hz isteğe bağlı
Boyut: LE-15: 668 U x 457 Y x 196 G mm (27 U x 18 Y x 7,7 W inç)
Ağırlık: LE-05: 4,5 kg (10 lbs), LE-15: 20,4 kg (45 lbs)
Montaj Hükümleri: Tabanda (4) 1/4-20 UNC dişli delikler
Lazer Kaynağı: Diyot lazer, 670 nm, CDRH Sertifikalı Sınıf II lazer cihazı
Seçenekler: Yüksek sıcaklıkta kullanım için yansıtıcı klipsler gibi seçenekler için fabrikaya danışın
Kalibre edilmiş mesafede optimum yer değiştirme aralığının üzerinde
Not: Özellikler 25 °C’de ve %50 bağıl nemde ölçülmüştür.
