Statik Plaka Yükleme Test Cihazı
STANDARTLAR : DIN 18134:2012-04

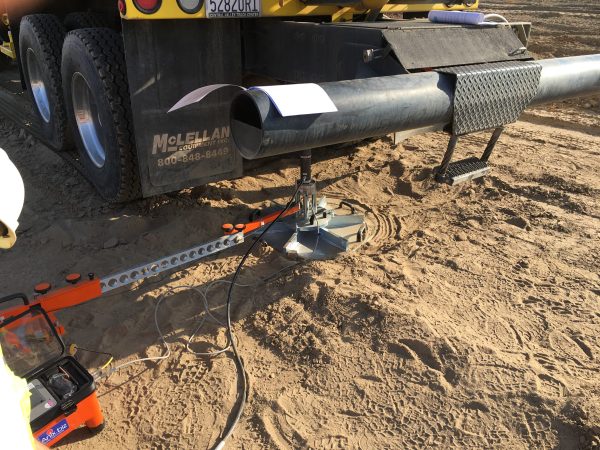

Statik Plaka Yükleme Test Cihazı ; zemin ve temel katmanların deformasyon, dayanıklılık ve taşıma kapasitesini ölçmek üzere hafriyat, temel işleri ve yol inşaatlarında kullanılır.
Bilgi Almak İçin Lütfen Bizimle İletişime Geçiniz
- Açıklama
- Değerlendirmeler (0)
- TEKNİK ÖZELLİKLER
Açıklama
| Ürün Kodu | Ürün Özellikleri |
| PRS-SSPLT | Statik Plaka Yükleme Test Cihazı |
Statik Plaka Yükleme Test Cihazı
STANDARTLAR : DIN 18134:2012-04
Statik Plaka Yükleme Test Cihazı ; zemin ve temel katmanların deformasyon, dayanıklılık ve taşıma kapasitesini ölçmek üzere hafriyat, temel işleri ve yol inşaatlarında kullanılır.
Avantajlar
Veriler SD kart üzerinde saklanır.
Termal yazıcı sayesinde test sonuçları hemen yazdırılabilir.
10 dakika altında test süresi.
Zaman sayıcısı ile yükleme ve boşaltmalar tam zamanında yapılır.

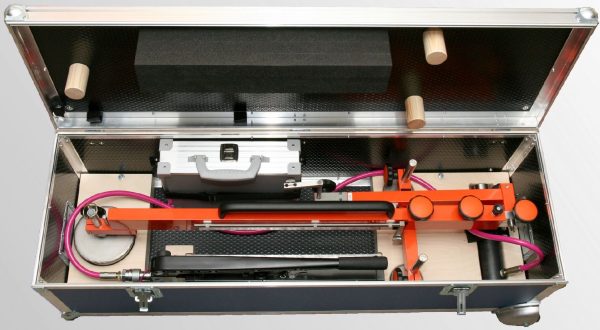

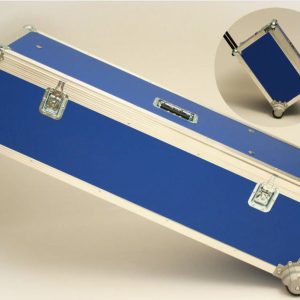

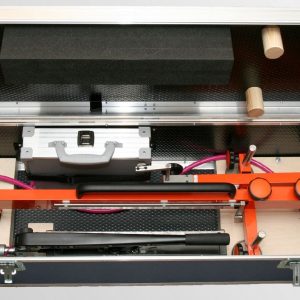

Güvenli taşıma çantası.
Nakliye sırasında sağa sola sallanmayı önleyen taşıma sistemi.
Cihaz tek bir kullanıcı ile kullanılabilir ve yağmur altında çalıştırılabilir.

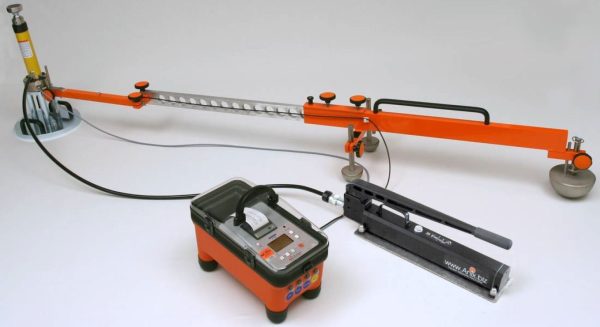

Yükleme Aparatı
100 kN gücünde hidrolik kriko, manuel hidrolik pompa (200 kN opsiyonu mevcuttur.)
S355JO çelikten imal yükleme plakası, 300 mm çapında paslanmaz yüzey, deplasman sensörü için tünel.
Paslanmaz çelikten imal 100 kN güç sensörü
Uzatma seti (2 x 25 mm, 2 x 50 mm, 2 x 100 mm, 2 x 150 mm, komple yükseklik 650 mm, komple ağırlık 3.4 kg)
Üst manyetik küre kirişi (60 kN’ye kadar yüklenebilir, 0.7 kg ağırlığında)
Uygulama Avantajları
Statik Plaka Yükleme Test Cihazının küresel ayağı, sert yüzeylerde dahi kolay, çabuk ve güvenli yerleşim yapmaya imkan sağlar.
Ayak yükseklikleri ayarlanabilirdir.
Cihazın sabitlenebilen ölçüm kirişi sayesinde, DIN 18134 standardına uygun şekilde, 0.3 m’den derin pitlerde çalışma olanağına sahiptir.
“Statik Plaka Yükleme Test Cihazı” için yorum yapan ilk kişi siz olun
Değerlendirme yazabilmek için oturum açmalısınız.
Temel Özellikler
Elektronik okuma.
Sahada test sonucu çıktısı alma imkanı.
Test sonuçlarının kaydı.
Kompakt dizayn.
4 tuşlu kolay kullanıcı ara yüzü.
Excel çalışma tablosu.
Uzun süreli çalıştırma olanağı.
Dayanıklı ve sağlam.
Teknik Özellikler
Elektronik kısım PET imali olup; transparan üst kısım çizilme karşıtı yüzeye sahiptir.
58 mm yazdırma genişliğine sahip termal yazıcı.
200 teste kadar kayıt yapabilen SD kart.
Plaka çapları ayarlanabilirdir; 300 mm, 600 mm, 762 mm
Hassasiyet
Sapma 0,01 mm
Normal stres 0,0001 MN/m2 0,001 MN/m2
(yazdırılan ve kaydedilen) (gösterilen)
Şarj edilebilen batarya, 4.8 V, 4 AH, 2 saatte şarj olur, 48 saat pil ömrü.
DIN 18134 standardına göre sapmanın direkt ölçümü.
Test kirişi katlanabilir ve çıkarılabilir.
Sert ve yumuşak yüzeylerde optik yerleşim için yarıküresel ayak.
Deplasman sensörü için kısa (250 mm) ve uzun (500 mm) fikstür.
AX01 yüksek kalite, alüminyum ve paslanmaz çelik şaseden imal edilmiştir.
Sağlam su geçirmez endüstriyel sensörler, en hassas sonuçları sağlar.
BOYUTLAR
Test Tripodu : Katlı 1150 x 340 x 260 mm – Katlanmamış 2330 x 340 x 310 mm
Hidrolik krikonun yüksekliği (içeri çekili) : 285 mm, vuruş 150 mm.
Hidrolik krikonun ağırlığı (kriko + pompa + hortum) : 11.9 kg
Güç sensörü monte edildiğinde taşıma plakası çapı : 300 mm, yüksekliği 265 mm.
Komple ağırlık (paktleme ve taşıma kutusu hariç): 56.8 kg.
Taşıma tutacağı, test tripodunun katlı ya da açılmış olmasına bakılmaksızın kolay taşınmasına imkan verir.
Büyük yıldız tipli vidalar, ayağın kilitlenebilmesine olanak sağlar.
